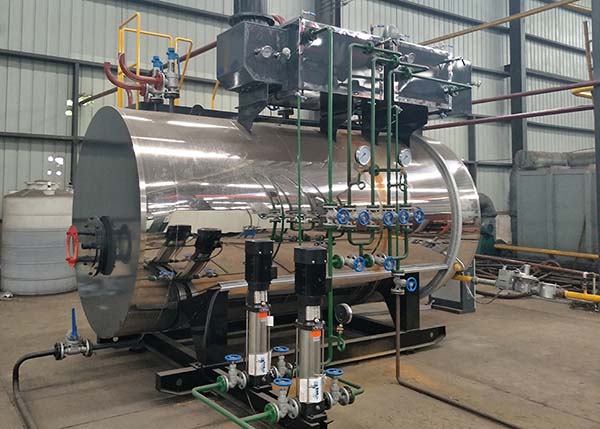

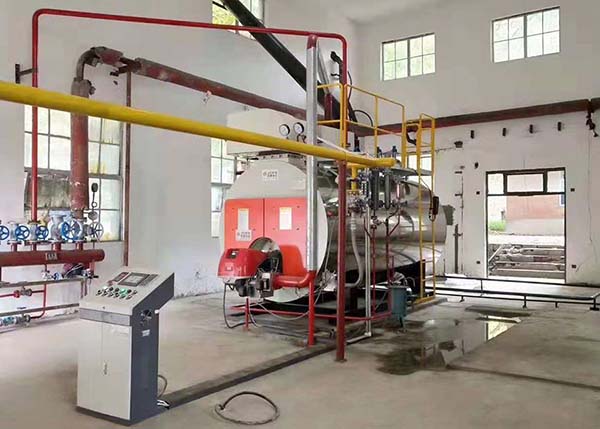

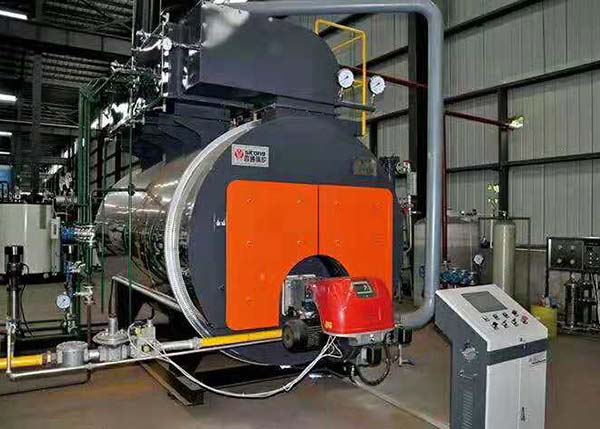

WNS低氮冷凝式燃氣蒸汽鍋爐

規格型號：0.5T-20T
熱效率：≥101%
適用燃料：天然氣
應用范圍：化學、塑料、橡膠、建業、林業、醫藥工業蒸餾等

產品簡介：四通鍋爐的WNS低氮冷凝式燃氣蒸汽鍋爐，采用臥式內燃兩回程濕背式結構，外置一體式承壓節能器冷凝器，冷凝器材質選用耐腐蝕性好的ND鋼材質，全螺紋翅片管結構，顯著加大受熱面積，熱效率提高顯著。不折算冷凝顯熱的情況下熱效率即可達到97%以上，顯著為用戶節約燃料成本。

24小時服務熱線：13525756619

獲取優惠報價

在線咨詢設備

產品介紹 性能優勢 技術參數四通實力

產品介紹

WNS低氮冷凝式燃氣蒸汽鍋爐，采用全濕背回燃室，回燃室與后管板扳邊對接，鍋爐采用全對焊接，質量更可靠。該鍋爐燃燒室由大直徑全波紋爐膽組成，燃燒空間大，燃料燃燒完全，有效吸收熱膨脹，輻射受熱面大。為提高熱效率，該型鍋爐前煙箱出口處依次布置有節能器、冷凝器，其節能效果顯著。

本鍋爐具有高、低水位報警功能，低水位聯鎖保護功能和超壓聯鎖保護功能。為了有效地監視和控制水位及壓力，本鍋爐配備有水位計、電極式水位控制報警器，還配備有壓力表及壓力控制器,使鍋爐具有高、低水位報警/低水位聯鎖保護和蒸汽壓力超壓聯鎖保護，鍋爐自動點火、燃燒器火力自動調節和熄火保護，鍋爐的安全運行。

該產品的燃料從燃燒器噴出，被高壓電子點火點燃，在爐膽內微正壓燃燒，燃燼后的高溫煙氣由后部煙室轉彎180°進入第二回程，由前煙箱處轉彎180°進入節能器和冷凝器由煙囪排入大氣。

前煙箱采用整體式雙開門設置，煙箱門雙層密封，該形式整體性好，美觀、大方，檢修時開啟也很輕便。煙囪高度按8米配置出廠，用戶應按所在地批準的環境影響報告書的要求確定實際高度，但不得低于8米。

性能優勢

（1）專業技術：全濕背回燃室，回燃室與后管板扳邊對接，鍋爐采用全對焊接，質量更可靠。

（2）大直徑波紋爐膽：鍋爐燃燒室有大直徑全波紋爐膽組成，燃燒空間大，燃料燃燒完全，有效吸收熱膨脹，輻射受熱面大。

（3）熱力充足：鍋爐受熱面積按照≥25平方米每蒸噸設計配置，充分吸收有效熱量，排煙溫度低，熱損失小，保證出力足，效率高。

（4）蒸汽品質高：鍋殼直徑大，水容量大，對負荷變化適應能力強，出力穩定;蒸汽空間容積大，汽水界面與蒸汽出口凈距離足夠高，蒸汽濕度小。

（5）安全降水時間足：鍋爐的燃燒室地位布置，水位確定符合國家規程，同時嚴格按國際通用標準的水位波動時間要求，具有充足的安全的降水空間，保證鍋爐的運行安全。

（6）多功能安全防爆裝置：鍋爐后面板上設有與爐膛連通的防爆裝置，防止燃料在爐膛中發生劇烈爆燃時，泄放瞬間產生的高能量，能自動復位，同時具有觀火視鏡和檢修通道的功能作用，利用運行中燃燒火焰的調整，爐膛檢修、維護方便。

（7）鍋內檢修方便：鍋爐頂部設有人孔，鍋爐前后端中下部分設有獨有的人孔裝置，便于鍋內裝置及鍋爐底部的維修和清理。

（8）前后煙箱密封獨特：煙箱采用雙開式煙箱門，開啟方便，多級迷宮式密封，密封材質特制，壓縮性好，完全隔阻煙氣的泄露，科重復使用。

（9）壓力、水位保護可靠：鍋爐壓力、水位設置多重控制保護，以及超煙溫保護，確保鍋爐運行的安全。

（10）自動控制水平：鍋爐控制器采用西門子或德力西電氣元件，性能可靠。控制器的三種形式：普通型、具有液晶顯示的中英文菜單型、人機對話遠程控制的觸摸屏型。

技術參數

型號		WNS1-1.25-Q	WNS2-1.25-Q	WNS4-1.25-Q	WNS6-1.25-Q
額定蒸發量		1t/h	2t/h	4t/h	6t/h
額定蒸汽壓力		1.25MPa	1.25MPa	1.25MPa	1.25MPa
額定蒸汽溫度		194℃	194℃	194℃	194℃
給水溫度		20℃	20℃	20℃	20℃
節能器進/出水溫度		40℃/90℃	42℃/78℃	40℃/90℃	40℃/76℃
冷凝器進/出水溫度		20℃/40℃	20℃/42℃	20℃/40℃	20℃/40℃
排污率		3%	3%	3%	3%
冷空氣溫度		20℃	20℃	20℃	20℃
設計排煙溫度		55.16℃	55.56℃	55.16℃	52.1℃
天然氣低位發熱值		35590KJ/Nm³	35590KJ/Nm³	35590KJ/Nm³	35590KJ/Nm³
受熱面積	輻射	6.93㎡	9.73㎡	14.67㎡	19.41㎡
	對流	13.55㎡	28.89㎡	52㎡	91.13㎡
	節能器	11.84㎡	22.56㎡	32.16㎡	56.16㎡
	冷凝器	14.8㎡	28.2㎡	48.24㎡	74.88㎡
設計燃料消耗量		79Nm³/h	158Nm³/h	314.43Nm³/h	470.91Nm³/h
設計熱效率		97.45%	97.43%	97.45%	97.58%
冷凝折算熱效率		100.6%	100.58%	100.6%	100.73%
RIELLO低氮燃氣燃燒器	燃燒器背壓	1050Pa	900Pa	1300Pa	1600Pa
	輸出功率	300/600~1300KW	300/930~1860KW	500/1500~4450KW	1000/2200~6250KW
	流量	30/60~130Nm³/h	30/93~186Nm³/h	50/150~440Nm³/h	100/220~620Nm³/h
	電機功率	2.2KW	4.5KW	9.2KW	15KW
	比調方式	機械比調	電子比調	電子比調	機械比調
	NOx排放濃度	<80mg/Nm³	<80mg/Nm³	<80mg/Nm³	<80mg/Nm³
給水泵	電功率	2.2KW	3KW	4KW	5.5KW
	流量	1.6m³/h	2.8m³/h	4m³/h	7m³/h
	揚程	148m	153m	158m	156m
出口處過量空氣系數		1.075	1.075	1.075	1.075
鍋爐本體重量		3260Kg	5450Kg/td>	8766Kg	10220Kg
節能器本體重量		216Kg			816Kg
冷凝器本體重量		290Kg			1108Kg
鍋爐運輸重量		6300Kg	8220Kg	11830Kg	15300Kg
鍋爐運輸外形尺寸（長、寬、高）		375020202870mm	428621813135mm	518624703590mm	583025203050mm
鍋爐安裝外形尺寸（長、寬、高）		425032153165mm	485534253400mm	610536553700mm	675040103980mm
總耗電量		4.4KW,
