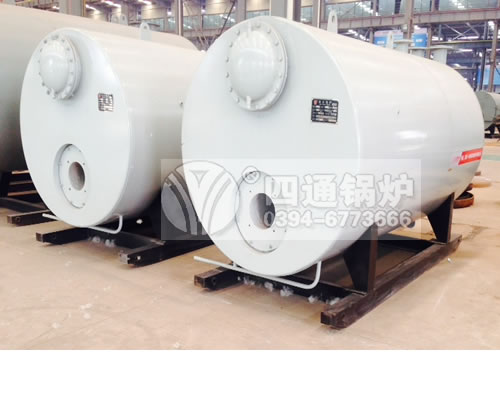

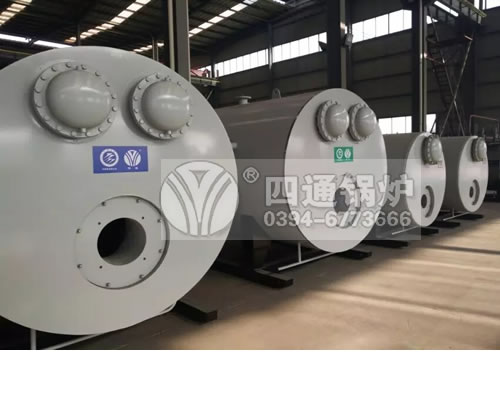

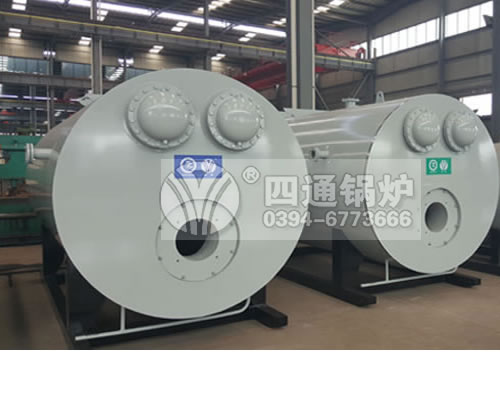

燃油（氣）真空熱水鍋爐

規格型號：0.7——7MW
熱效率：95%
適用燃料：天然氣、液化氣、城市煤氣、柴油、重油
應用范圍：供暖，集中供熱、用熱水

產品簡介：ZKW系列燃油（氣）真空熱水鍋爐供應不同溫度、不同用途的熱水，如中央空調用水、衛生熱水、工藝熱水等。真空鍋爐的下半部結構與普通鍋爐一樣，由燃燒室與傳熱管組成；其下半部裝有熱媒。

24小時服務熱線：13525756619

產品介紹 性能優勢 技術參數 四通實力

產品介紹

　　真空熱水鍋爐利用水在低壓情況下沸點低的特性，快速加熱封密的爐體內填裝的熱媒水，使熱媒水沸騰蒸發高溫水蒸汽，水蒸汽凝結在換熱管上加熱熱換管內的冷水，達到供應熱水的目的。

真空熱水鍋爐配置技術性能的工業燃燒器，采用了燃燒自動比例調節，給水自動調節，程序啟停，全自動運行等技術，并具有高低水位報警和極低水位、熄火等自動保護功能。該型鍋爐具有結構緊湊、安全可靠、操作簡便、安裝迅速、污染少、噪音低、效率高等特點。

真空鍋爐熱量轉換示意：

油(天然氣)→燃燒→熱媒水→沸騰后的蒸汽冷凝換熱(汽化→凝結→汽化)→換熱器→熱傳導→水

低氮真空熱水鍋爐具有結構緊湊、安全可靠、操作簡便、安裝迅速、污染少、噪音低、效率高等特點，廣泛適用于企業、賓館、醫院、寫字樓、民用建筑等設施生活用熱水和供暖。

性能優勢

真空熱水鍋爐

（1）真空熱水機組始終在負壓狀態下(正常工作溫度低于90℃，真空度低于-30KPa)，不存在膨脹的危險。

（2）一機多用，一臺鍋爐可以設計多個換熱器，可以提供取暖、生活熱水、泳池加熱等。

（3）安全可靠，可放在地下室以及樓頂，有關部門不限制。

（4）無結垢、腐蝕(換熱器不銹鋼設計)等現象，設計使用壽命在20年以上。

（5）鍋爐與換熱器的一體化設計，節省空間，大大減少了占地面積。

（6）全自動控制系統，高度的自動化，無需專人值守。

（7）進口燃燒器，高效燃燒，噪音、廢氣排放極低。

（8）高效節能、運行成本低，熱效率可達96%。

（9）主要用于民用，如酒店、住宅、辦公樓、洗浴中心、學校、商城等。

技術參數

項目/型號		ZKW0.7-8560-Y(Q)	ZKW1.05-8560-Y(Q)	ZKW1.4-8560-Y(Q)	ZKW1.75-8560-Y(Q)	ZKW2.1-8560-Y(Q)	ZKW2.8-8560-Y(Q)	ZKW3.5-8560-Y(Q)
熱媒水容量（L）		410	520	568	700	830	980	1250
額定發熱量（MW/h）		0.7	1.05	1.4	1.75	2.1	2.8	3.5
額定發熱量		60	90	120	150	180	240	300
燃料耗量	輕柴油（Kg/h）	64	96	128	160	192	256	320
	重油（Kg/h）	67.3	100	134	168	202	269	363
	天然氣（m³/h）	165	116	155	193	232	310	387
	城市煤氣（m³/h）	77	247	330	412	494	659	824
	液化氣（m³/h）	29	44	58	73	88	117	146
換熱器	材質/結構	不銹鋼；直行管
換熱器	工作壓力（MPa）	1.0
取暖專用	發熱量	36	54	72	90	108	144	180
	溫水循環量	36	54	72	90	108	144	180
	壓力損失	2.2	3.0	2.0	2.6	2.5	3.5	3.3
	取暖出口（DN）	65	80	80	100	125	125	133
	供暖面積（㎡）	6000	9000	12000	15000	18000	24000	30000
熱水專用	發熱量	24	36	48	60	72	96	120
	供熱水量（m³/h）	6	9	12	15	18	24	30
	熱水溫度	50
	壓力損失	2.0	0.6	1.5	1.8	1.5	1.8	2.0
	出水口徑（DN）	40	65	65	80	100	100	125
電壓	電壓（V）	220/380
	總耗電量	2.2（2.6）	3.7（4.1）	5.0（6.5）	7.5（9）	11（2.5）	15（16.5）	18.5（20）
	鼓風機耗電量	2.2	3.7	5.0	7.5	11	15	18.5
	油泵耗電量	0.4	0.4	1.5	1.5	1.5	1.5	1.5
尺寸	煙囪直徑（mm）	350	350	400	450	500	550	600
	長（m）	2700	3200	3400	4050	4700	4900	5500
	寬（m）	1365	1365	1600	1600	1600	1800	2020
	高（m）	2345	2400	2500	2580	2580	2630	2700
